Projetos de sistemas de tubulação

Análise de flexibilidade e de transiente hidráulico, Cálculo de sistemas hidráulicos, Projeto de sistemas de segurança (PSV,PRV).

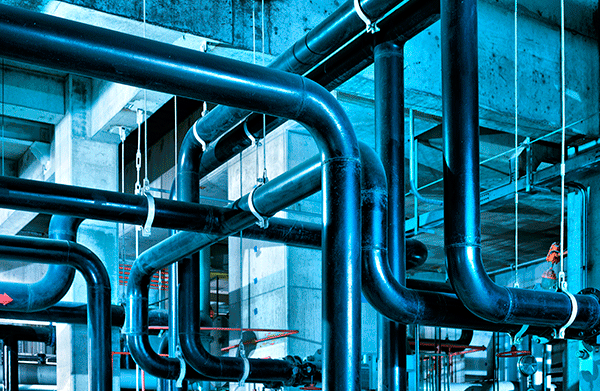

projeto tubulacao THYSSENKRUPP

THYSSENKRUPP

Análise de flexibilidade e suportação de tubulação de sucção / descarga e recirculação de 4 bombas de alimentação de caldeira / tanque de água de alimentação para determinar os esforços envolvidos no arranjo de tubulação existente.

A KFC fez a análise de acordo com os requisitos da ANSI/ASME 31.3 utilizando o software CAESARII para verificação, ajuste e definição da locação e especificação dos suportes de mola, sugestão de enrijecimento e modificação dos suportes existentes, introdução de carretel de cerca de 300 mm na sucção e descarga da bomba de modo a permitir melhor acesso aos prisioneiros e parafusos do bocal da bomba de modo a facilitar a retirada da bomba para manutenção e modificação da locação de sampling cooler de água para permitir melhor acesso a bomba durante manutenção.

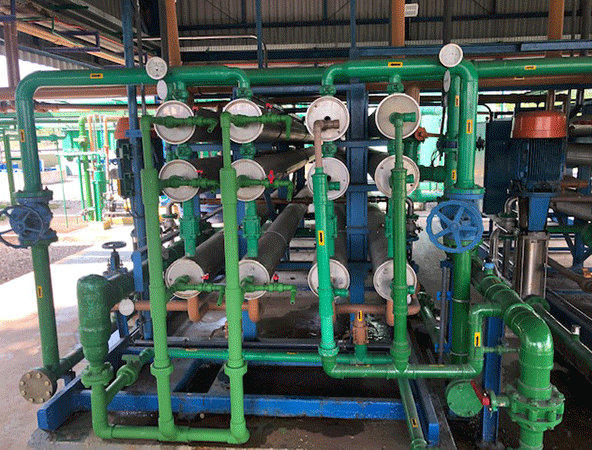

BAYER

Inspeção periódica para atender a NR13 do equipamento Osmose Reversa da estação de tratamento de água da Unidade da BAYER para atender aos requisitos de segurança da NR13/ABNT.

Desenvolvemos todos os documentos aferindo o cumprimento da legislação como:

  • Memória de Cálculo de PMTA dos aparatos de segurança

  • Folha de dados de válvulas de segurança

  • Procedimento de fabricação, montagem e testes

  • Demais documentos exigidos pela legislação

projeto tubulacao bayer

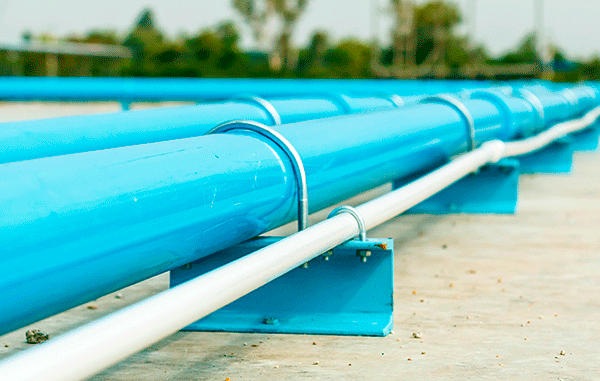

projeto tubulacao VLI LOGÍSTICA

VLI LOGÍSTICA

Estudo de flexibilidade do amonioduto do Terminal Integrador Portuário Luiz Antônio Mesquita-TIPLAM localizado em Santos-SP.

Foi feito o estudo de flexibilidade e suportação, contemplando válvulas, conexões, suportes, entre outros itens, das linhas de amônia. A análise foi feita tanto de forma analítica quanto com o auxílio de softwares específicos de transiente hidráulico e analise de tensões.
